TWS耳机充电仓管理SOC芯片IP5333

 重点推荐     |      2022-05-10 09:40:00
IP5333 是一款集成升压转换器、锂电池充电管理、电池电量指示和和TYPE-C协议的多功能电源管理理SOC芯片,为TWS充电仓提供完整的解决方案。
IP5333 的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
IP5333 只需一个电感实现充电与升压功能。可以支持低成本电感和电容。
IP5333 的同步升压系统提供额定1A输出电流,转换效率高至92%。轻载时自动进入休眠状态,静态电流降至20uA以内。
IP5333 采用开关充电技术,提供额定1A充电电流,充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流。
IP5333 内置12bit ADC,可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

特性:
1、同步开关充放电

  • 1A同步升压转换,1A同步开关充电
  • 升压效率最高达 92%
  • 充电效率最高达 91%
2、充电
  • 自动调节充电电流,匹配适配器输出能力
  • 支持4.20V、4.30V、4.35V和4.4V电池
3、电量显示
  • 内置12bit ADC
  • 支持1/2/3/4颗LED灯电量显示

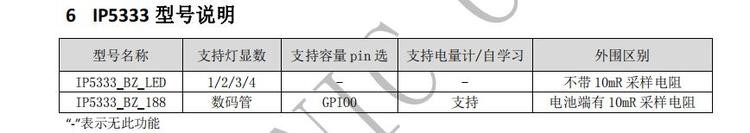

  • 188系列型号支持电量计,支持容量自校准
4、功能丰富
  • 支持 NTC 功能
  • 支持外部引脚选电芯电压
  • 支持外部引脚选充电电流
  • 支持双耳独立插入/拔出检测
  • 支持 TYPE-C 插入/拔出检测
  • 集成 TYPE-C DRP 协议,支持单口输入输出
  • 集成 UART*2 给耳机通信
5、低功耗
  • 智能识别负载拔出,自动进待机
  • 待机功耗最小20 µA
6、BOM 极简
  • 功率MOS内置,1uH 单电感实现充放电
7、多重保护、高可靠性
  • 输出过流、短路保护
  • 独立双耳限流保护
  • 输入欠压、过压、过充保护
  • 输入输出过温保护
  • VBUS 瞬态耐压高达15V
8、深度定制
  • 可灵活低成本定制方案
9、封装 QFN24 4mm*4mm

应用:

  • TWS蓝牙耳机充电仓
  • 应急移动电源
