IP5506/IP5508：单芯片实现各种带百分比电量显示的LED屏移动电源方案

目前带LED屏百分比电量显示的移动电源越来越多，这种移动电源要求百分比精度高，需要比较精准的电量计。它常见实现方案需要两颗IC：一颗IP5306和一颗带ADC的MCU。该方案需要几个软件工程师开发MCU程序，对于许多客户都难以实现。英集芯IP5506/IP5508集成LED屏驱动和5306功能，电池电量可自动学习，无需程序开发相当方便客户使用，解决了客户困难，现已大批量出货。



01

IP5506/IP5508：一颗IC实现各种LED屏移动电源方案

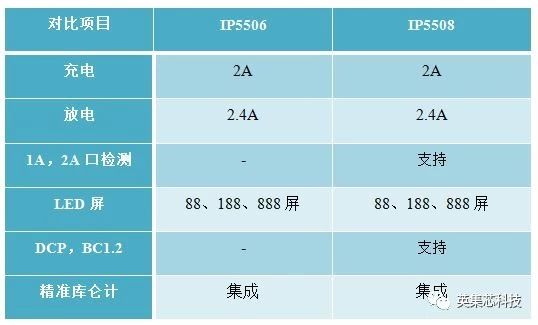

IP5506/IP5508把IP5306和MCU集成到一起，单芯片即可实现带百分比显示的LED屏移动电源。IP5506/IP5508集成88,188,888各种LED屏驱动，支持1A、2A、输入输出检测的LED屏。



IP5506全集成方案

IP5506/IP5508 全集成方案，大幅降低LED屏移动电源方案成本，降低开发难度和成本，减少开发时间。





IP5506demo 正面和背面

IP5506/IP5508批量量产，客户不会再有到处找方案商开发程序的烦恼。



02

IP5506/IP5508集成精准库仑计，可自动学习电池电量曲线



IP5506/IP5508集成14bit ADC的精准库仑计，电量百分比精度高。IP5506/IP5508还可以自动校准电池电量，自动学习电池充电放电曲线。客户只需要用一个电阻在pin脚设置电芯的初始电量，而后IC就会自动学习电量，无需MCU开发，使用起来相当方便。





IP5506典型应用图



03

IP5506/IP5508 集成输入过压保护（OVP），输入耐压高达18V



市面上QC3.0 适配器支持5-12v 输出，要求移动电源输入耐压高于12v。IP5506/IP5508集成输入过压保护（OVP），输入耐压高达18V。
