近日，英集芯又有大动作，作为移动电源芯片领域独角兽，推出跨界产品，一颗芯片集成移动电源+无线充。



此前，开发一款无线充移动电源方案复杂，需要电池管理芯片、无线充管理芯片，以及外面大大小小100多个元器件。今后这一情况可能会被彻底颠覆了：英集芯推出了一款无线充+充电宝二合一芯片IP5566，业界首创。IP5566它是一颗3A充电/3.1A放电移动电源加5W无线充发射SOC，功能强大。

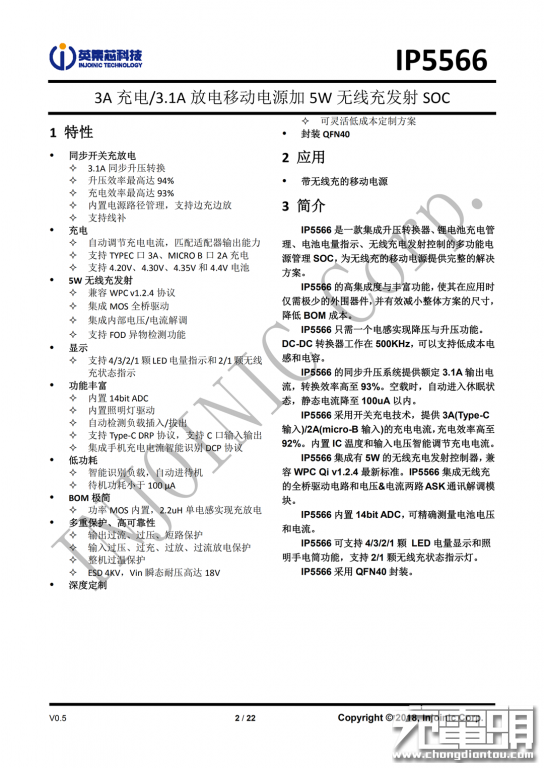

IP5566 是一款集成升压转换器、锂电池充电管理、电池电量指示、无线充电发射控制的多功能电源管理 SOC，为无线充的移动电源提供完整的解决方案。IP5566 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。IP5566 只需一个电感实现降压与升压功能。DC-DC 转换器工作在 500KHz，可以支持低成本电感和电容。IP5566 的同步升压系统提供额定 3.1A 输出电流，转换效率至93%。空载时，自动进入休眠状态，静态电流降至 100uA 以内。IP5566 采用开关充电技术，提供 3A(Type-C输入)/2A(micro-B 输入)的充电电流，充电效率高至92%。内置 IC 温度和输入电压智能调节充电电流。





IP5566 集成有5W 的无线充电发射控制器，兼容 WPC Qi v1.2.4 最新标准。IP5566 集成无线充的全桥驱动电路和电压&电流两路ASK通讯解调模块。IP5566 内置 14bit ADC，可精确测量电池电压和电流。IP5566 可支持 4/3/2/1 颗 LED 电量显示和照明手电筒功能，支持 2/1 颗无线充状态指示灯。IP5566 采用 QFN40 封装。

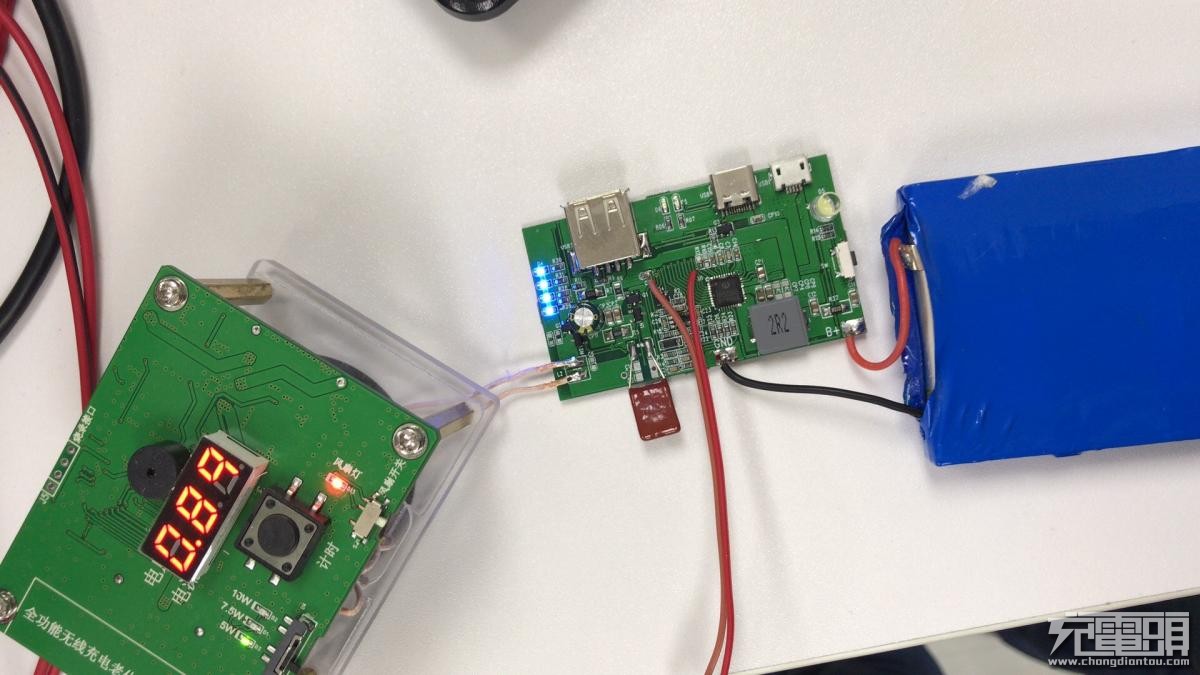

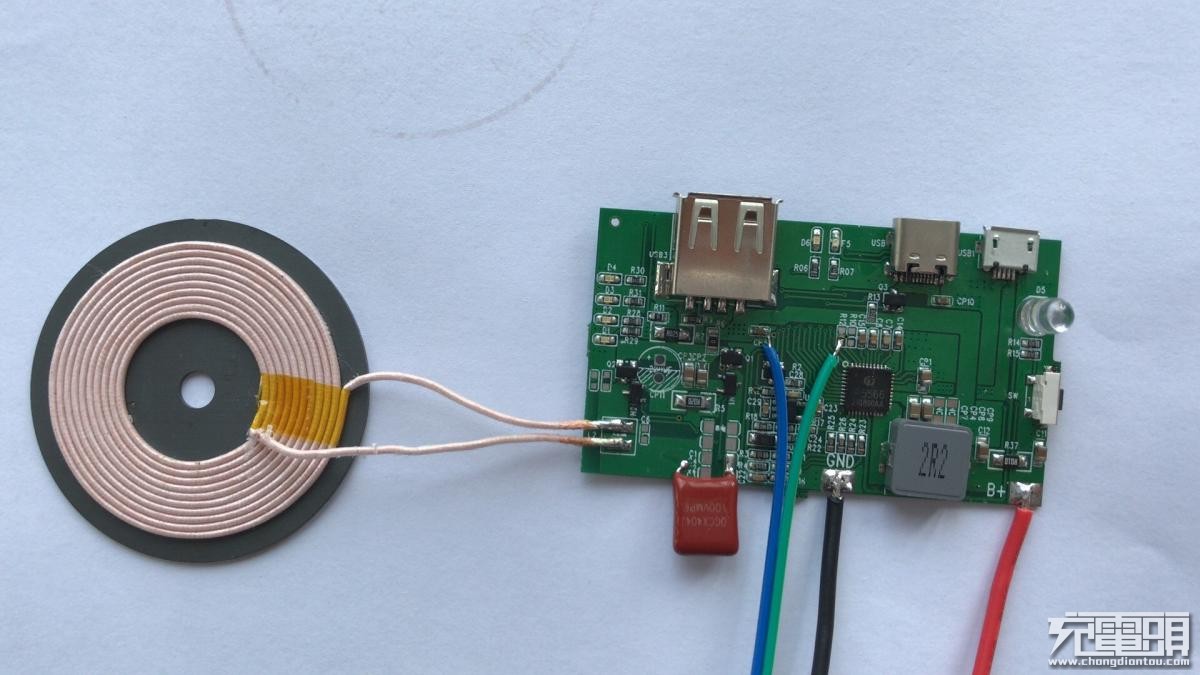

可以看到Demo板相当简洁，正面仅有一颗芯片，背面没有任何元器件，秉承英集芯高集成度数模混合SoC的一贯优势，IP5566内部集成了移动电源和无线充发射所需的所有元器件和功能。



此前，开发一款无线充移动电源需要电池管理芯片、无线充管理芯片，共计两颗主要IC；现如今无线充芯片实现国产化，并且带来技术架构创新，通过单芯片SOC即可实现原有两颗功能。未来，无线充充电宝开发难度降低，成本也会下降。
